Dzieje się na budowie S19 Babica – Jawornik. Pomimo przerwy zimowej, prace trwają [ZDJĘCIA]

PODKARPACIE. Pomimo trwającej obecnie zimowej przerwy na budowach, wykonawca odcinka drogi ekspresowej S19 Babica – Jarownik, prowadzi roboty w zakresie, w jakim pozwala na to technologia. Szczególne postępy robót widać przy realizacji obiektów inżynierskich.

Generalna Dyrekcja Dróg Krajowych i Autostrad przekazała informacje na temat postępu prac na budowie ponad 11 kilometrowego odcinka drogi ekspresowej od węzła Babica (bez węzła) do miejscowości Jawornik. Poniżej informacje o zaawansowaniu prac na poszczególnych obiektach inżynierskich.

Estakada ES-13 w Wyżnem

To estakada, która rozpoczyna odcinek S19 Babica – Jawornik. Obiekt posiada już wybetonowane filary oraz korpus i skrzydła północnego przyczółka. Wykonawcy udało się już również wybetonować korpus oraz skrzydła południowego przyczółka. Aktualnie trwają prace przy budowie ustroju nośnego.

Stan zaawansowania robót na tym obiekcie szacowany jest na poziomie ok. 47%.

Wiadukt WD-14

Coraz bardziej dostrzegalne są postępy robót na wiadukcie WD-14, który docelowo ma poprowadzić drogę gminną nad odcinkiem naszej trasy ekspresowej. Trwa budowa fundamentów podpór. Budowany wiadukt posiada już wybetonowane filary przy podporze pośredniej. Skrajne podpory tego wiaduktu są na etapie zbrojenia. W zeszłym tygodniu trwały roboty z zakresu montażu zbrojenia, deskowania i betonowania korpusów dwóch podpór (P3 i P1).

Zaawansowanie robót na tym obiekcie wynosi ok. 40%.

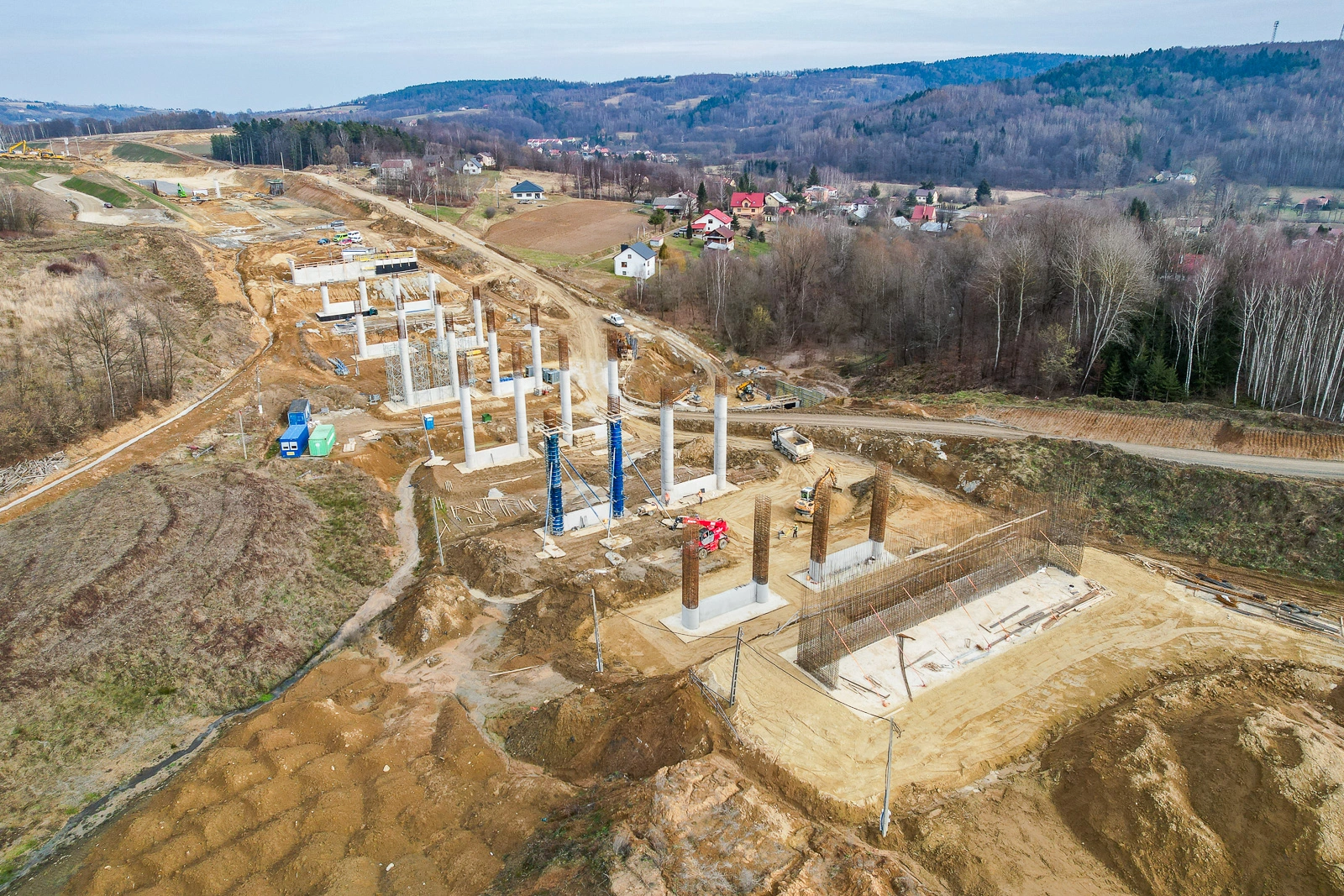

Estakada ES-15

Na kolejnej estkadzie, jaka powstaje na tym odcinku drogi S19, trwa północnego przyczółka. Południowy przyczółek pozostaje na etapie zbrojenia korpusu. Obecnie zakres robót przy budowie tego obiektu koncentruje się na wykonywaniu podpór. Część korpusów filarów dla podpór pośrednich została już wybetonowana. Tylko nieliczne pozostają jeszcze na etapie zbrojenia i deskowania.

Stan zaawansowania robót tego obiektu szacowany jest na poziomie ok. 48%.

Przejście dolne dla średnich zwierząt

Na obiekcie PZDs-16 (przejście dolne dla średnich zwierząt) w zeszłym tygodniu kontynuowano roboty z zakresu zbrojenia, deskowania i betonowania skrzydła S2. Większa część tego obiektu została już zabetonowana.

Zaawansowanie robót wynosi ok. 60%.

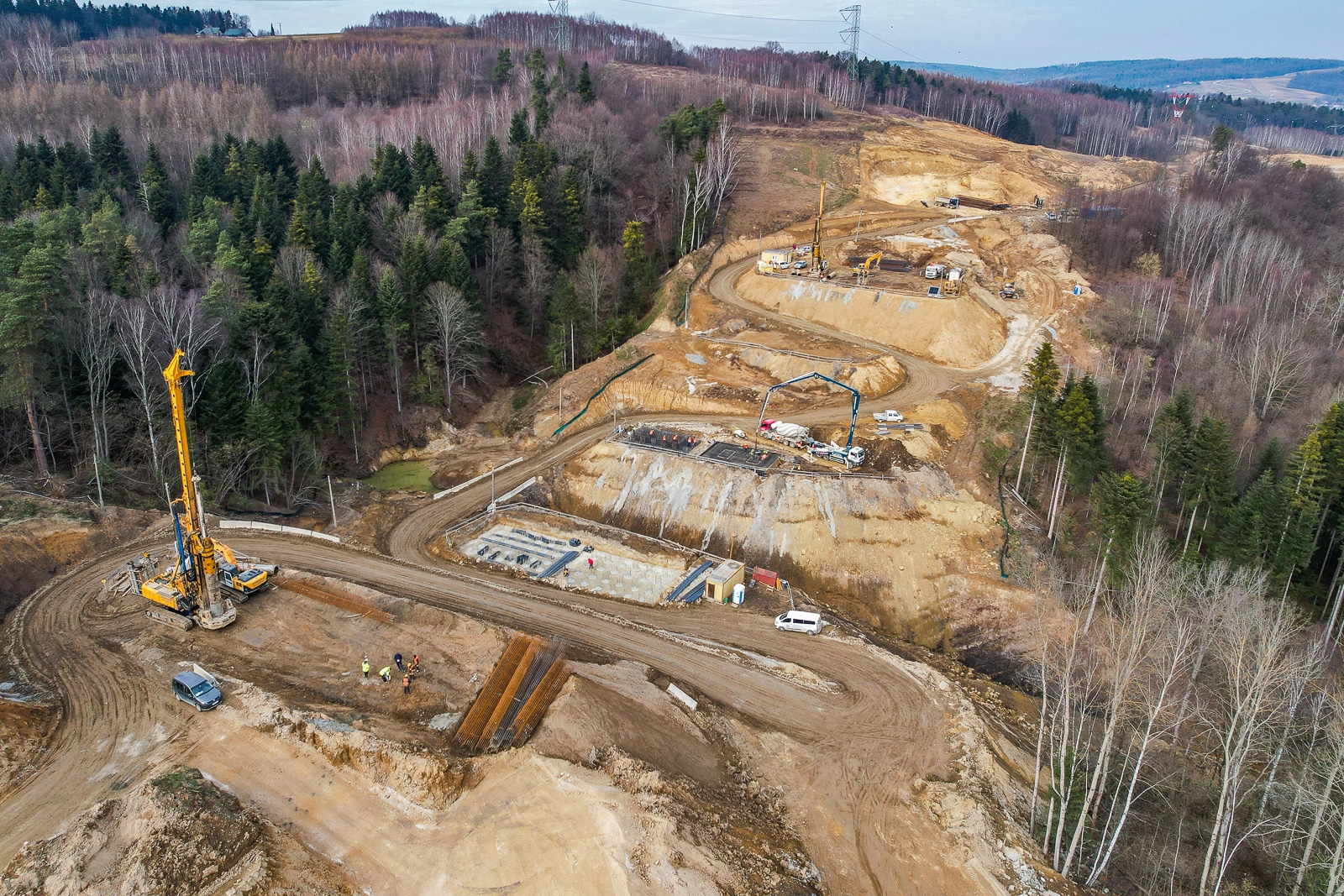

Estakada ES-17

Prace przy budowie tego obiektu realizowane są w niezwykle skomplikowanym geologicznie terenie. Estakada ES-17 powstaje nad głębokim jarem. Jeszcze kilka miesięcy temu wykonawca prowadził intensywne prace przy budowie dróg technologicznych tak, aby móc transportować niezbędne materiały budowlane. Obecnie prace przy budowie tej konstrukcji koncentrują się na robotach palowych. Dwie podpory posiadają już wykonane pale fundamentowe. W zeszłym tygodniu kontynuowano roboty z zakresu zbrojenia, deskowania i betonowania oczepu fundamentowego podpór.

Stan zaawansowania robót tej estakady to ok. 8%.

Wiadukt WD-18

Postęp robót widać na kolejnym obiekcie inżynierskich, wiadukcie WD-18. Poprowadzi on drogę gminną w miejscowości Wyżne nad naszą droga ekspresową. W miejscu budowy obiektu pojawiła się już palownica, która drąży pierwsze otwory pod pale fundamentowe. W zeszłym tygodniu zakres prac przy budowie tego obiektu koncentrował się na robotach ziemnych. Obok zaplanowanego obiektu trwają prace przy umacnianiu skarpy.

Stan zaawansowania robót na tym obiekcie wynosi ok. 8%.

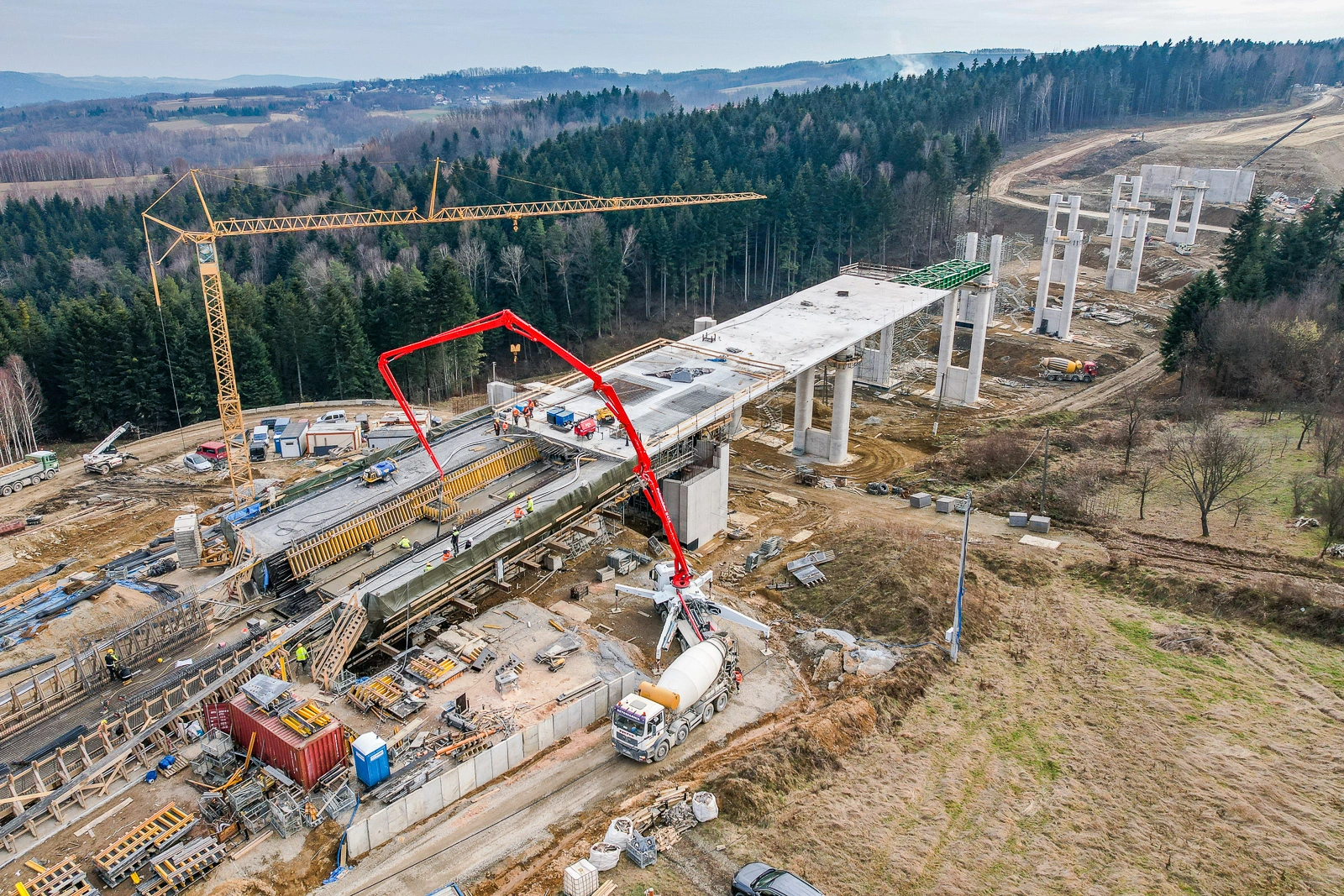

Estakada ES-19

Jednym z ciekawych obiektów na budowanej drodze jest estakada ES-19 w m. Połomia, gdzie w zeszłym tygodniu kontynuowano roboty z zakresu betonownia. Obiekt wykonywany jest w technologii nasuwania podłużnego. Trzeci segment został już wybetonowany i nasunięty. Aktualnie zbrojona jest płyta czwartego i piątego segmentu. Estakada posiada już wybetonowane wszystkie podpory.

Stan zaawansowania prac przy budowie tej konstrukcji wynosi ok. 50%.

Wiadukt WD-20

Na wiadukcie WD-20 aktualnie nie są prowadzone żadne roboty. Jednak trzeba przyznać, że obiekt ten nabiera imponujących kształtów. Wiadukt posiada już ukończony ustrój nośny a procentowe zaawansowanie prac to ok. 75%. Niebawem wykonawca będzie kontynuował kolejne roboty na tym obiekcie inżynierskim.

Przejście dla dużych zwierząt

Na kolejnym przejściu, tym razem dla dużych zwierząt PZDd-21, w ubiegłym tygodniu pracował ciężki sprzęt, który wykonywał wykop pod oczepy fundamentowe w osi 2. Widoczne są również głowice pali fundamentowych. Stan zaawansowania tego obiektu szacuje się na poziomie ok. 16%.

Wiadukt WD-25 oraz estakady ES-22, ES-24 i ES-26

Najbardziej spektakularne rejony prac znajdują się pomiędzy miejscowościami Żarnowa i Godowa. Tu powstaje wiadukt WD-25 oraz estakady ES-22, ES-24 i mierząca w najwyższym miejscu 80 m wysokości ES-26.

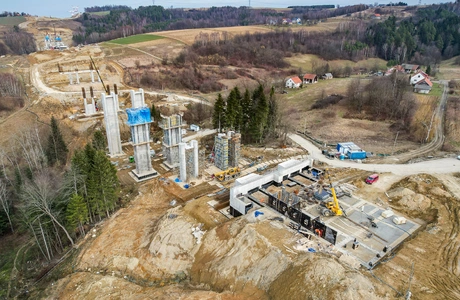

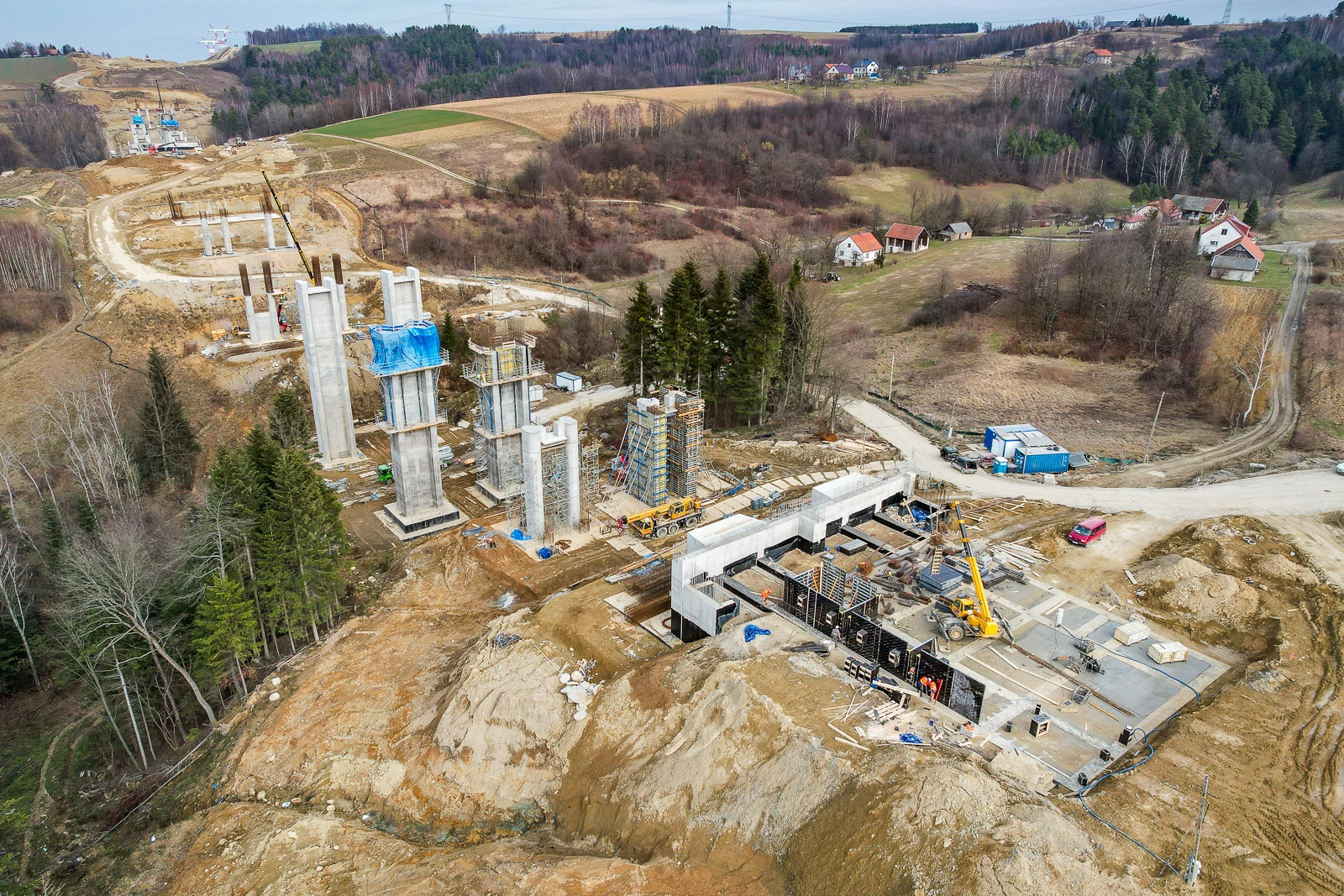

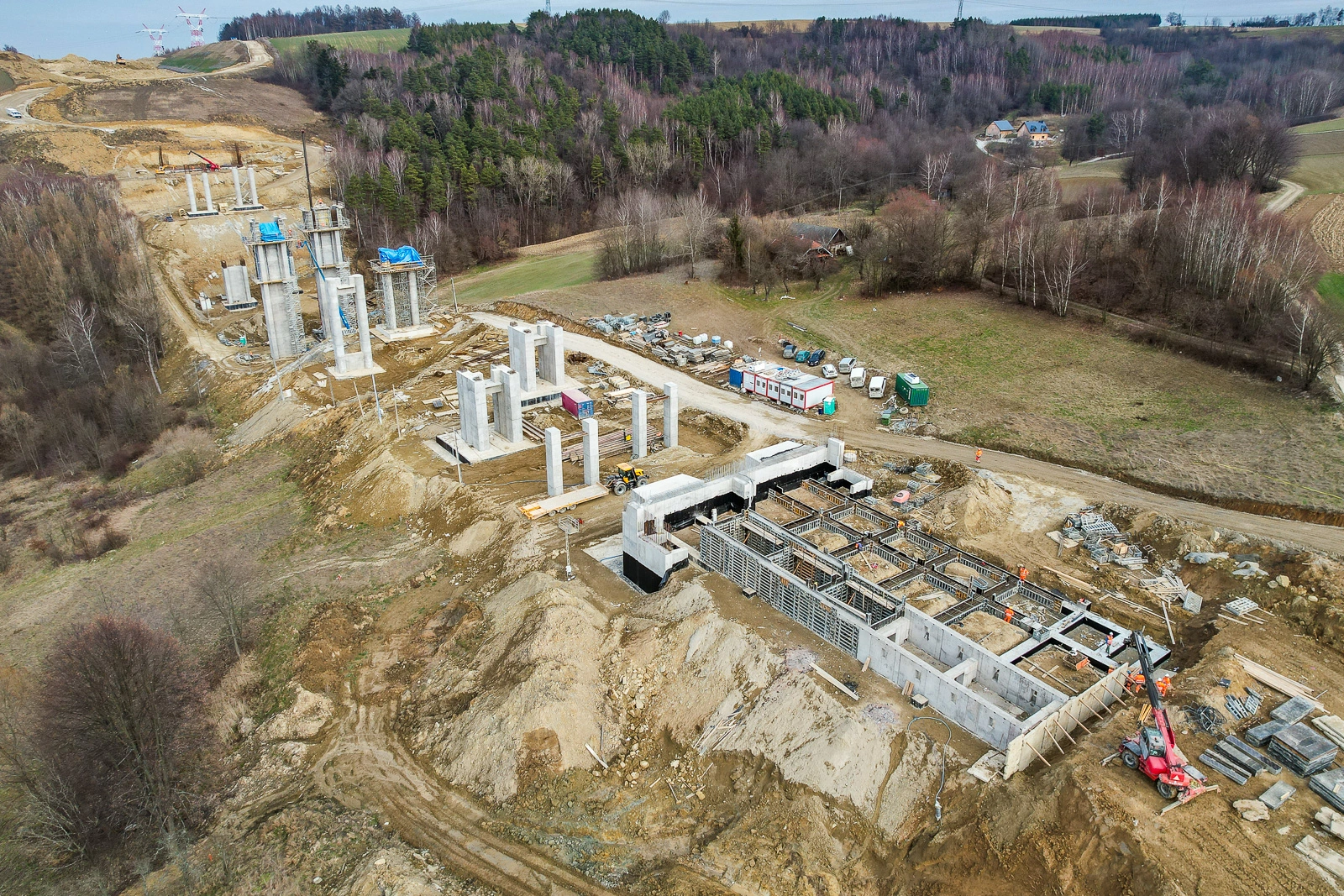

W technologii nasuwania podłużnego powstaje estakada ES-22. Obiekt został podzielony na dwa segmenty: ES-22.1 oraz ES-22.2. Pośrodku powstanie nasyp, który połączy obie estakady. Na obiekcie ES-22.1 podpory pośrednie oraz południowy przyczółek są w większości wybetonowane. Północny przyczółek jest na etapie zbrojenia. W zeszłym tygodniu zakończono prace z zakresu zbrojenia, deskowania oraz betonowania korpusów dwóch podpór. Stan zaawansowania robót tego segmentu to ok. 44%. Na obiekcie ES-22.2 w ubiegłym tygodniu kontynuowano zbrojenie, deskowanie oraz betonowanie podpór. Stan zaawansowania tego segmentu to ok. 52%. Obecnie zakres robót na obu segmentach koncentruje się na budowie podpór pośrednich oraz skrajnych.

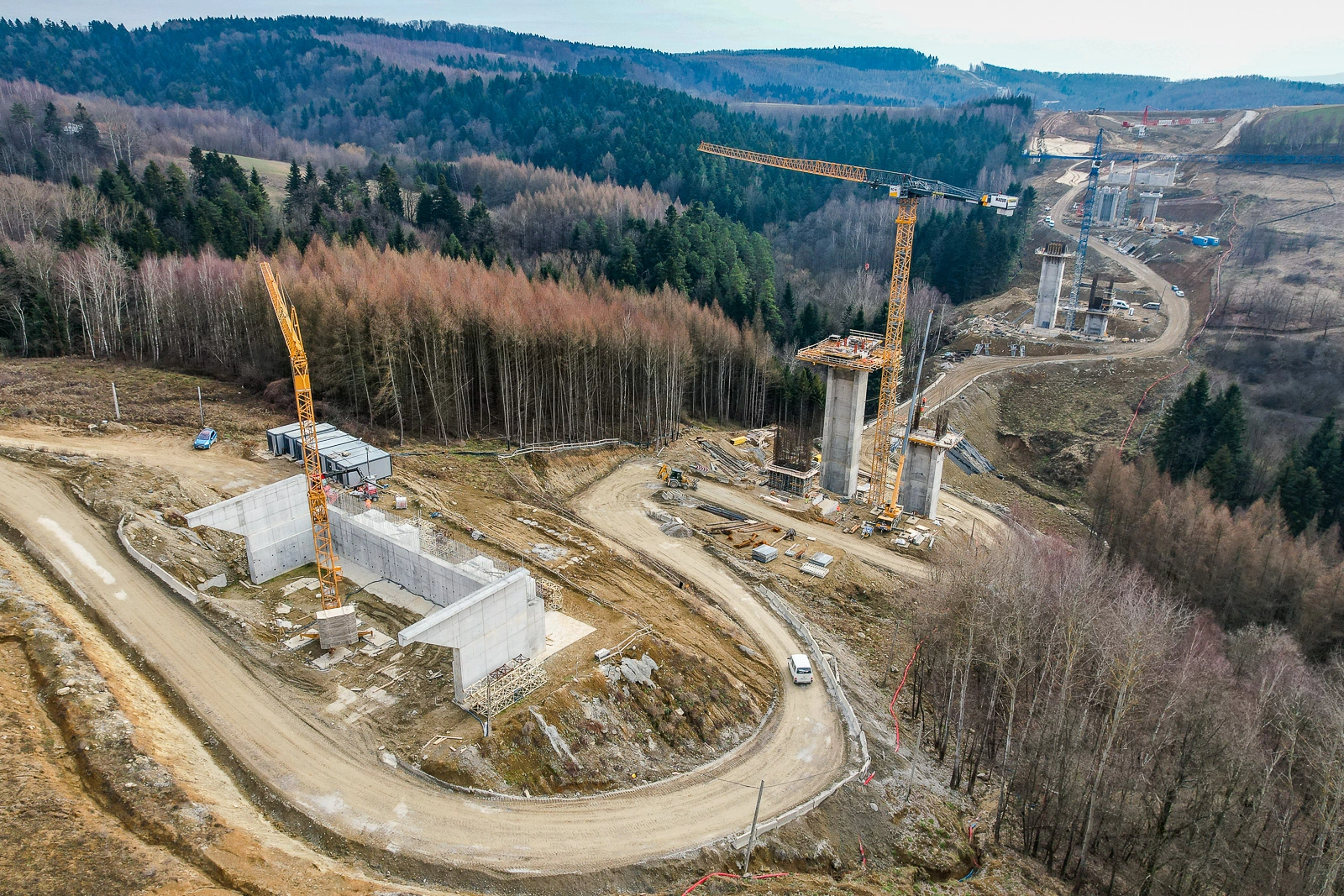

Estakada ES-24

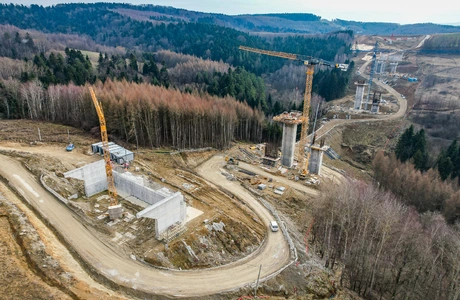

Kolejną estakadą na naszej trasie jest ES-24 gdzie można zauważyć powstające podpory pośrednie. W zeszłym tygodniu kontynuowano roboty z zakresu zbrojenia, deskowania oraz betonowania. Trwały również prace przy wykopie oraz rozkuwaniu głowic pali fundamentowych podpory technologicznej PT3. Przy budowie tej konstrukcji pracuje już czwarty żuraw.

Stan zaawansowania robót na tym obiekcie to 32%.

Wiadukt WD-25

Tuż za estakadą powstaje wiadukt WD-25. Docelowo ma on przeprowadzić drogę gminną w miejscowości Żarnowa nad drogą ekspresową. Obecnie zakres prac koncentruje się na robotach ziemnych. Stan zaawansowania szacowany jest na ok. 2%.

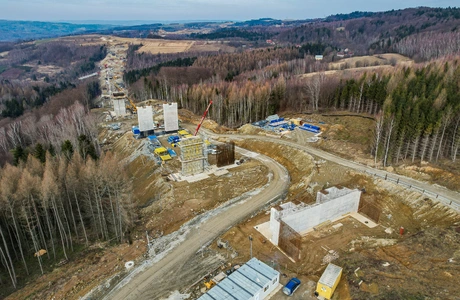

Estakada ES-26

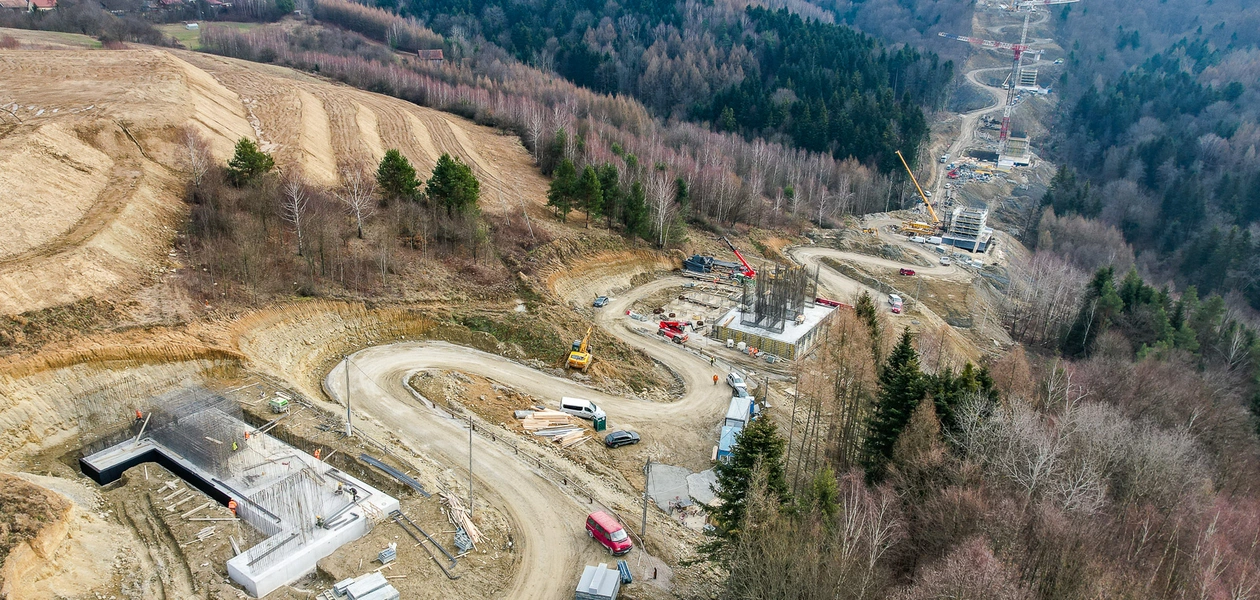

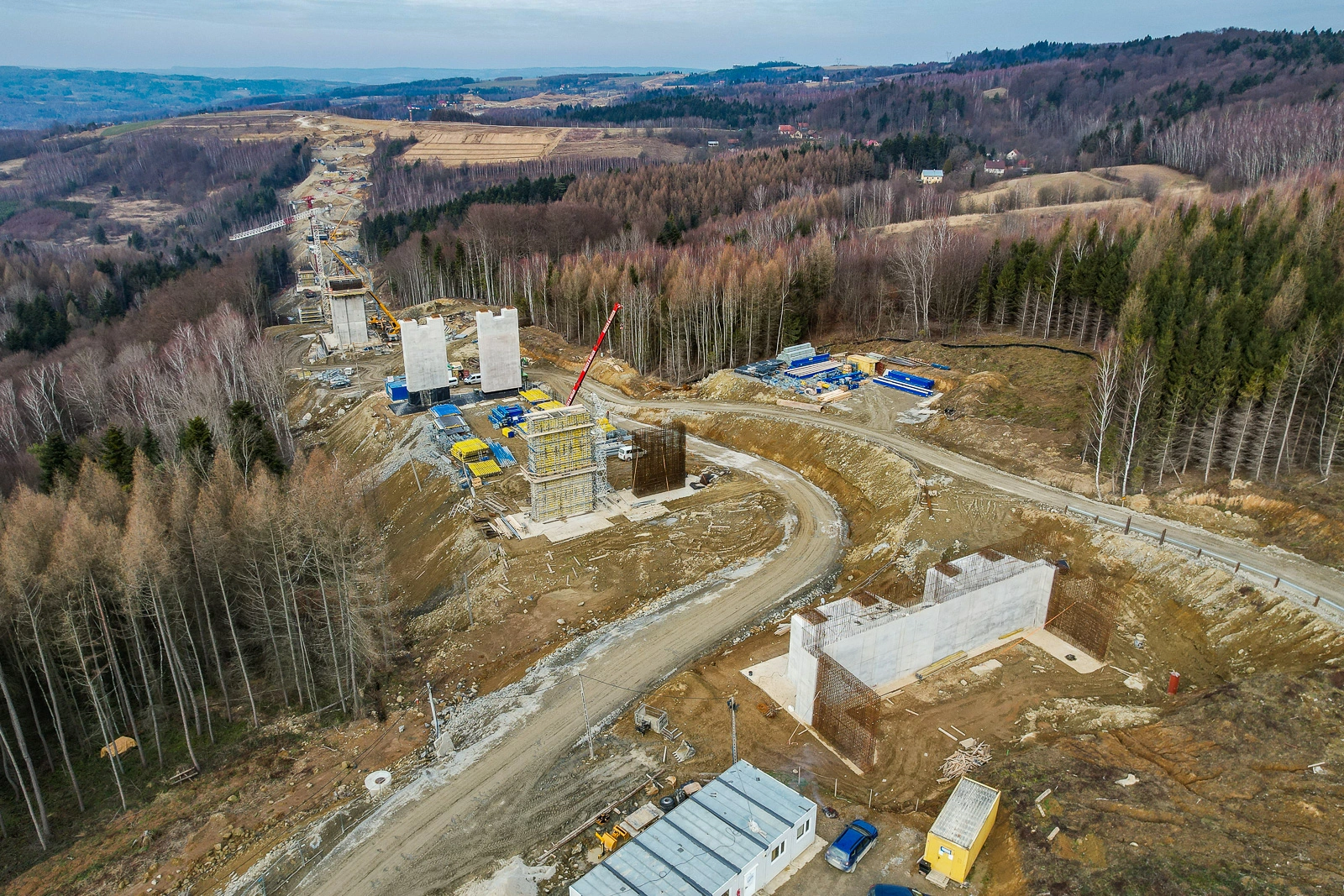

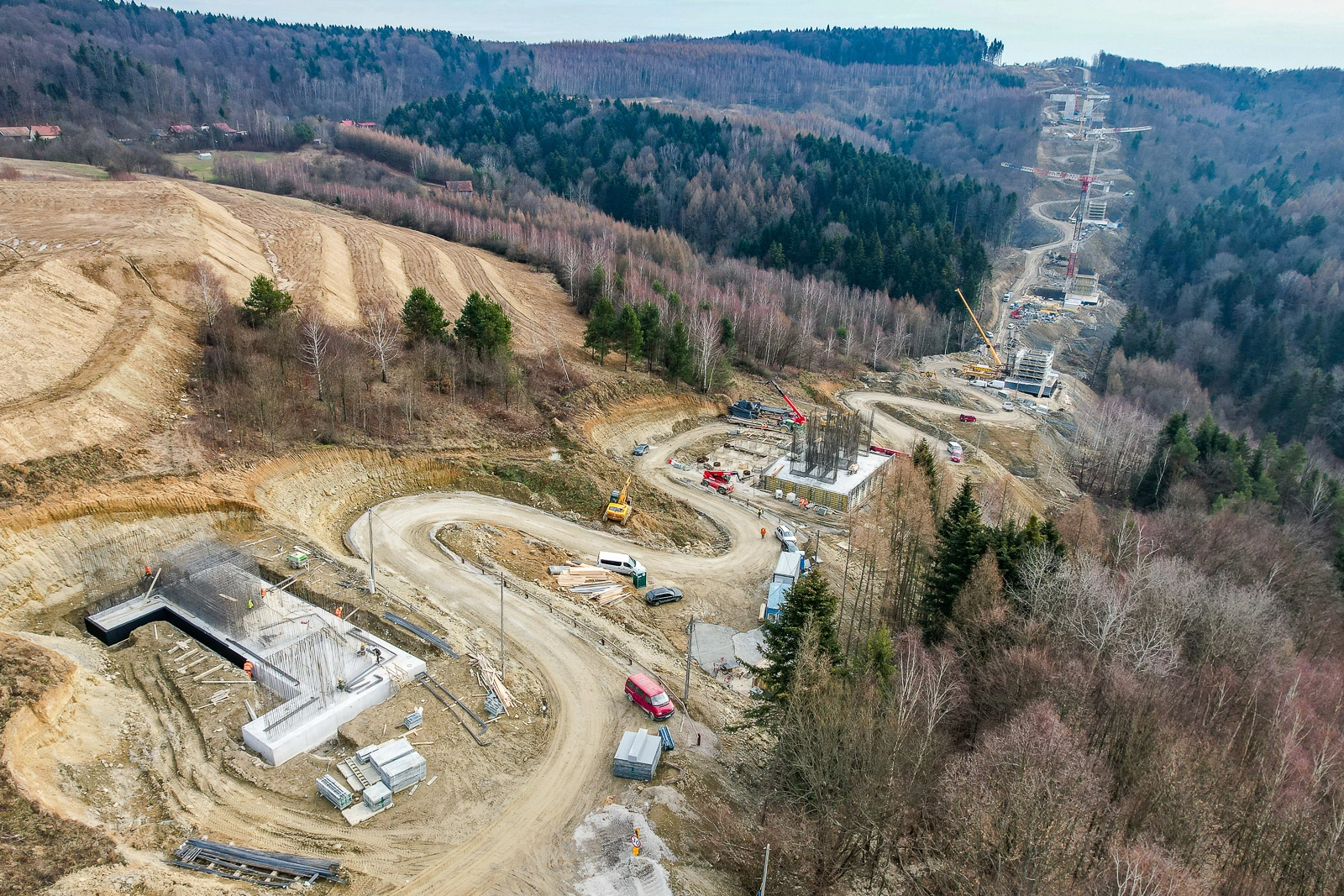

W najbardziej imponującym miejscu na budowie powstaje największy obiekt, a jednocześnie najwyższa konstrukcja drogowa w Polsce, estakada ES-26. Ośmioprzęsłowa konstrukcja o długości całkowitej 1082 m i szerokości 29 m łagodnie wpisuje się w otaczający teren. Jednak to nie długość czy szerokość są parametrami, które wyróżniają ten obiekt najbardziej. Takim parametrem jest wysokość całej konstrukcji w jednej z osi. W najwyższym punkcie przekracza 80 m, co oznacza, że jej wysokość przewyższa wieżę Bazyliki Mariackiej w Krakowie. Co więcej, warto wspomnieć o wysokości konstrukcyjnej ustroju nośnego, która maksymalnie wynosi 12,5 m. Łatwo sobie wyobrazić zatem, że mógłby się tam zmieścić dom jednorodzinny. Projektowanie tak spektakularnej konstrukcji w niełatwym terenie stanowiło wyzwanie pod względem posadowienia. Aby wygrać tę nierówną walkę z geologią, projektant w najbardziej niekorzystnych warunkach przewiduje konieczność wykonania pali o średnicy 1,5 m i długości 42,0 m.

W zeszłym tygodniu na estakadzie zakończono betonowanie oczepu fundamentowego podpory P2. Zakres robót przy budowie tego obiektu koncentruje się na montażu zbrojenia, deskowaniu i betonowaniu podpór. W miejscu budowy najwyższej podpory obiektu (P4) pracuje żuraw wieżowy który transportuje niezbędne materiały potrzebne do wykonania tej imponującej konstrukcji. W zeszłym tygodniu przy podporze P5 kontynuowano prace przy montażu kolejnego żurawia. Wykonawca zakłada, iż łącznie przy budowie estakady ES-26 zamontowanych zostanie sześć żurawi wieżowych. Stan zaawansowania robót przy budowie tego obiektu oceniany jest na poziomie ok. 21%.

Przejście dolne dla zwierząt

Na przejściu dolnym dla średnich zwierząt PZDs-27 w zeszłym tygodniu trwały roboty z zakresu przygotowania do zasypki z gruntu nieprzepuszczalnego. Obiekt posiada ukończony ustrój nośny, a zaawansowanie robót jest największe spośród wszystkich powstających na tym odcinku „zwierzaków” tj. 83%.

W Jaworniku, na ostatnim obiekcie jakim jest przejazd pod drogą ekspresową z funkcją przejścia dolnego dla małych zwierząt PD-28 w ubiegłym tygodniu kontynuowano roboty z zakresu zbrojenia i deskowania ścian czołowych na segmencie A i D. Stan zaawansowania robót to ok. 80%.

Droga ekspresowa S19 Babica – Jarownik - zakres prac

W ramach inwestycji powstanie 11,6 km drogi ekspresowej, o przekroju dwujezdniowym z dwoma pasami ruchu w obu kierunkach (plus pas awaryjny). Wybudowany zostanie również węzeł Żarnowa – Strzyżów, zlokalizowany w rejonie miejscowości Strzyżów, na skrzyżowaniu z drogą powiatową nr 1931R. Powstanie także Miejsce Obsługi Podróżnych Jawornik (w kierunku Rzeszowa) oraz wybudowane zostaną obiekty inżynierskie: osiem estakad, pięć wiaduktów i cztery przejścia dla zwierząt (dwa dla zwierząt średnich, po jednym dla zwierząt dużych i małych). Droga zostanie też wyposażona w urządzenia BRD oraz ochrony środowiska. Przebudowane i rozbudowane zostaną kolidujące drogi poprzeczne, a także infrastruktura techniczna oraz cieki i urządzenia melioracyjne.

Powstanie również tymczasowy łącznik z drogą krajową nr 19 w miejscowości Jawornik. Jest on wynikiem etapowania budowy S19 między Babicą a Domaradzem i podziałem na dwa odcinki realizacyjne: Babica – Jawornik (z tymczasowym łącznikiem S19 z DK19) oraz Jawornik – Domaradz. Docelowo, po wybudowaniu tego drugiego odcinka, droga ekspresowa S19 nie będzie łączyła się z DK19 w Jaworniku. W śladzie tymczasowego łącznika będzie droga gminna, służąca (m.in. służbom ratowniczym) jako wjazd awaryjny na S19 przez MOP Jawornik.

Wykonawcą prac jest Intercor, wartość umowy to 1,2 mld zł. Aktualne ogólne zaawansowanie prac wynosi ok. 41 %.
